A interconexao data center link dedicado camada 2 estabelece um túnel direto em nível Ethernet entre ambientes corporativos, eliminando o overhead de roteamento IP e entregando latência abaixo de 2ms em enlaces urbanos.
- A interconexão em Camada 2 repassa quadros Ethernet transparentemente, permitindo manter o mesmo domínio de broadcast e sub-rede IP entre sites distintos.
- O suporte a Jumbo Frames (MTU 9000 bytes) reduz o processamento de CPU nos servidores de aplicação em até 15% durante replicações massivas de dados.
- Enlaces L2 sem roteamento intermediário mitigam variação de jitter, mantendo o RTT (Round-Trip Time) constante em sincronizações de bancos de dados SQL/NoSQL.
- A redundância de circuito exige protocolos de prevenção de loop como LACP e MSTP combinados a rotas físicas geograficamente distintas.
Arquitetura para interconexao data center link dedicado camada 2

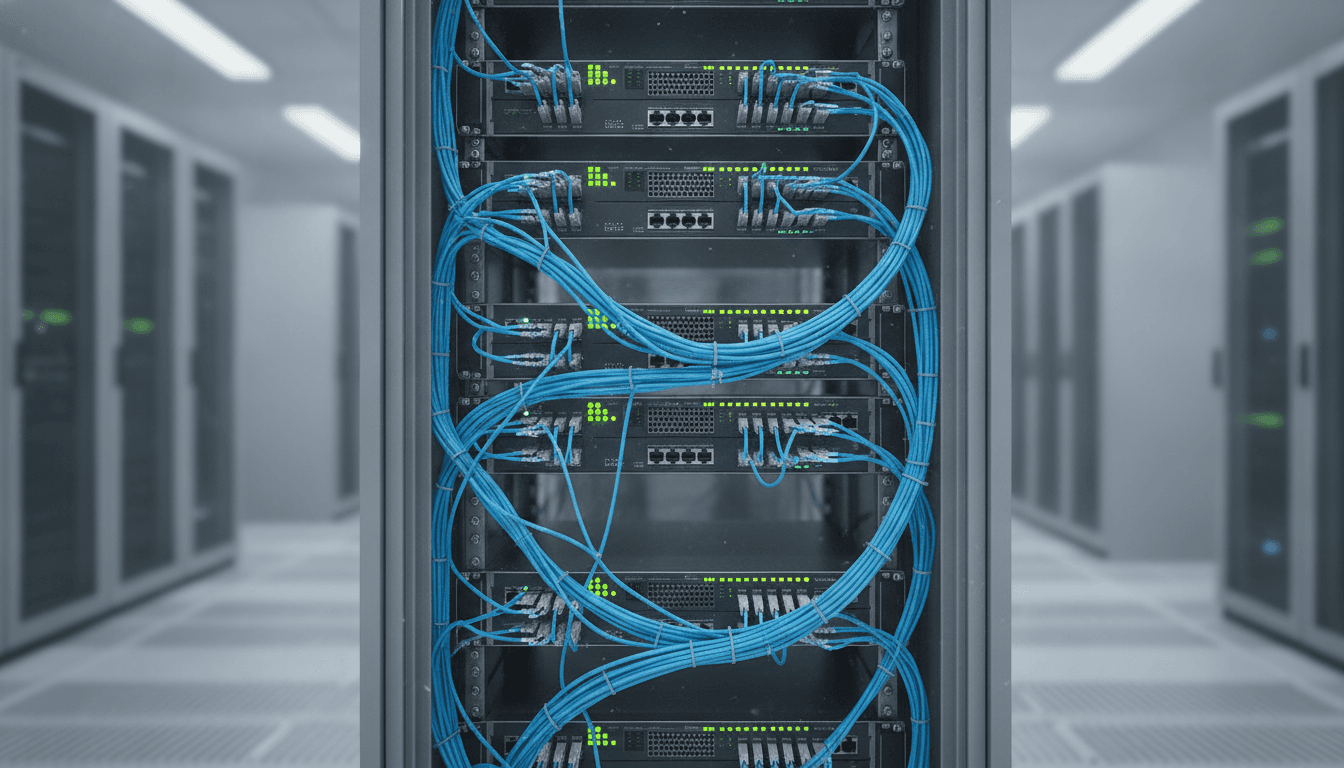

Estabelecer a comunicação entre dois data centers exige uma topologia que suporte alta taxa de transferência sem introduzir gargalos de processamento. Ao operar na camada de enlace do modelo OSI, a rede física transporta quadros 802.1Q mantendo as tags de VLAN intactas de ponta a ponta. Isso significa que seus switches de núcleo enxergam o enlace de transporte como se fosse um patch cord de fibra conectado diretamente entre os dois racks.
A ausência de roteamento na origem e no destino reduz a latência do pacote. Em vez de reescrever cabeçalhos IP em cada salto, o tráfego atravessa o backbone através de chaveamento de rótulos MPLS ou conexões DWDM dedicadas. Para a equipe de infraestrutura, essa abordagem simplifica a movimentação de máquinas virtuais entre hosts distantes (vMotion em tempo real) sem a necessidade de reconfigurar os endereços IP de interface dos servidores.
Conforme detalhado no artigo Interconexão de Filiais LAN to LAN MPLS: L2VPN vs L3VPN na Indústria, a decisão por um túnel em Camada 2 garante autonomia completa para o gestor de TI definir suas próprias tabelas de roteamento e políticas internas de segurança sem intervenção da operadora.
Transparência Ethernet e o papel do transporte L2L
Quando uma empresa precisa estender sua rede local entre a sede e um site de colocation, o serviço de transporte L2L atua como a infraestrutura neutra da comunicação. A entrega é feita diretamente na porta SFP+ ou SFP28 do switch do cliente, entregando throughput contratado de forma simétrica com garantia de banda de 100% sem oversubscription.
Um ponto crítico na especificação da infraestrutura é a configuração do MTU (Maximum Transmission Unit). Links dedicados padrão corporativo suportam Jumbo Frames configurados em 9000 bytes ou mais. Em replicações de storage via iSCSI ou NFS, o uso de pacotes maiores reduz dramaticamente a fragmentação de dados:
- Menos cabeçalhos processados: Transmitir 9000 bytes em um único quadro em vez de seis quadros de 1500 bytes reduz em 83% o número de interrupções de rede no sistema operacional.
- Eficiência no throughput real: A proporção de dados úteis (payload) em relação aos cabeçalhos Ethernet aumenta, otimizando o consumo da taxa de bits contratada.
- Transparência de protocolos: Suporte nativo a tráfegos QinQ (802.1ad), permitindo encapsular múltiplas VLANs do cliente em uma única VLAN de serviço da transportadora.
O overhead gerado pela fragmentação de pacotes em enlaces de longa distância pode degradar o desempenho de replicações de banco de dados em até 35%, tornando a adequação do MTU uma etapa indispensável no deployment.
Mitigação de falhas em replicações noturnas e cenários críticos
Considere uma operação financeira em que a janela de backup sincroniza 12 Terabytes de dados entre as 01h00 e as 04h00. Se o link de comunicação sofre com oscilações de jitter (variação no tempo de entrega dos pacotes) acima de 5ms, as sessões TCP do software de backup entram em estado de retransmissão constante. Isso estoura a janela operacional e sobrecarrega a CPU do firewall no início do expediente comercial.
Para contornar este problema, a engenharia de tráfego deve aplicar regras rigorosas de QoS (Quality of Service) baseadas nos bits 802.1p do cabeçalho Ethernet (CoS - Class of Service). As técnicas descritas no guia Link dedicado: Engenharia de tráfego contra a latência mostram como isolar pacotes de controle e sincronismo do tráfego bruto de dados, impedindo que rajadas de transferência afetem o tráfego de missão crítica.
Além da otimização lógica, a resiliência física exige um design com dupla abordagem de fibra óptica. O enlace principal e o circuito de backup devem percorrer rotas subterrâneas totalmente distintas, ingressando por pontos de entrada opostos no prédio do data center para evitar pontos únicos de falha (SPOF).
Perguntas frequentes
Qual a diferença técnica entre interconexão L2 e L3 para data centers?
A interconexão L2 repassa quadros em nível de camada de enlace (Ethernet), estendendo o mesmo domínio de broadcast e permitindo manter a mesma sub-rede IP entre locais. A conexão L3 realiza o roteamento de pacotes IP na borda, isolando os domínios de broadcast e exigindo sub-redes distintas para cada site.
Como o suporte a Jumbo Frames impacta o desempenho do enlace?
Ao configurar a interface em MTU 9000 (Jumbo Frames), a rede transmite blocos de dados maior com menos overhead de cabeçalhos. Isso reduz o uso de processador nos servidores e aumenta o aproveitamento da largura de banda contratada em rotinas de backup e sincronização de storage.
É possível fazer failover automático sem perder sessões ativas?
Sim. Ao utilizar uma arquitetura L2 combinada com protocolos como LACP (802.3ad) ativado em circuitos de fibras geograficamente redundantes, a comutação de tráfego ocorre em menos de 50 milissegundos em caso de rompimento do enlace primário.
Qual a latência média esperada em uma interconexao data center link dedicado camada 2 em redes urbanas?
Em redes metro Ethernet com infraestrutura moderna de fibra óptica, o RTT (Round-Trip Time) tipicamente permanece abaixo de 2ms para distâncias de até 50 km, garantindo suporte a replicações síncronas de bancos de dados.
