Projeto de rede GPON, FTTx e POL: do link budget ao laudo OTDR
Projeto executivo, implantação e certificação de redes ópticas para condomínios, hotéis e indústrias.
Fiber to the X: Conectividade sem limites geográficos.
Rede óptica mal projetada quase nunca falha no dia da ativação. O problema aparece meses depois, numa emenda com perda acima do previsto ou num ramo de splitter que já nasceu sem margem. Por isso o projeto começa pelo link budget e termina no laudo OTDR: a margem de cada trecho é calculada antes da obra e medida na entrega.
O que você recebe
Do cálculo ao laudo, a mesma engenharia responde pela rede, seja num condomínio com fibra até cada unidade ou numa rede GPON para hotéis.
Projeto executivo
Topologia da rede, rotas de cabo e documentação para aprovação junto às concessionárias de energia, quando necessário.
Cálculo de link budget
A perda óptica de cada ramo calculada antes da obra, para a margem não depender de sorte na instalação.
Posicionamento de OLT, splitters e CTOs
Onde fica a cabeça da rede, em que ponto o sinal é dividido e onde cada caixa de atendimento atende as unidades.
Implantação

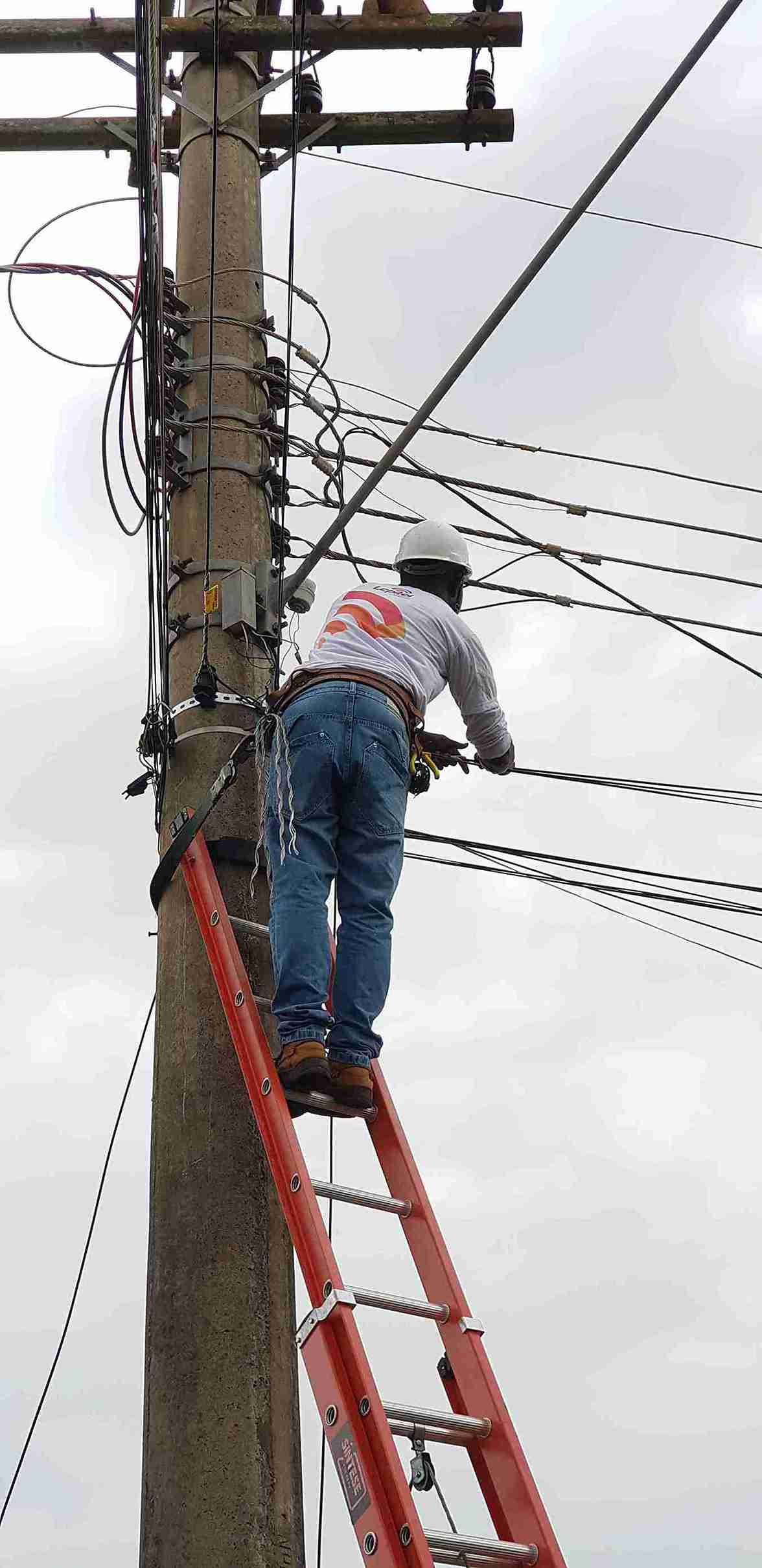

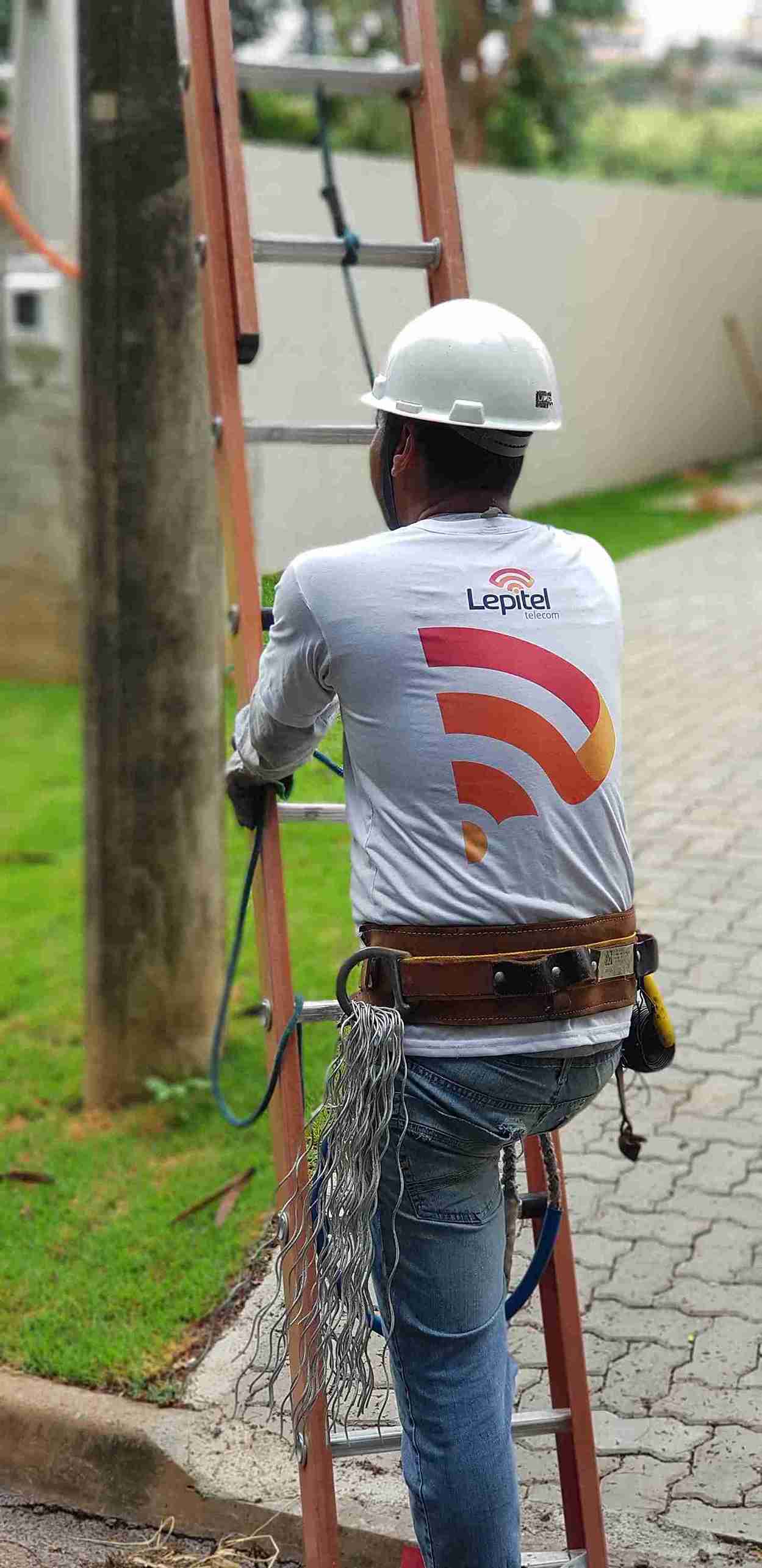

Lançamento de cabos, fusão por alinhamento de núcleo e ativação dos terminais, executados pela equipe da Lepitel.
Laudo OTDR
Certificação de cada enlace na entrega, com a atenuação real de cada trecho documentada em laudo.
Margem óptica calculada antes da obra
E medida na entrega: cada trecho da rede sai com a atenuação real documentada em laudo OTDR.
Tecnologias de Redes Passivas
Do GPON de alta capilaridade ao XGSPON de ultra-performance.
XGS-PON vs GPON: qual escolher para a sua rede
GPON entrega 2,5 Gbps de download e 1,25 Gbps de upload por porta da OLT, compartilhados entre até 128 unidades; XGS-PON entrega 10 Gbps simétricos na mesma fibra e no mesmo splitter. A infraestrutura passiva (fibra, splitters, caixas) é a mesma: o que muda são a OLT e as ONTs. Por isso a decisão certa quase sempre é projetar a rede passiva para XGS-PON e ativar GPON onde a demanda de hoje ainda não justifica a diferença de preço dos ativos.
Quando GPON basta
Condomínio residencial, hotel de até 150 UHs e escritórios com uso de internet e Wi-Fi: 2,5 Gbps por porta dividem bem entre 32 a 64 unidades.
Quando XGS-PON compensa
Datacenter de campus, hospital com imagem médica, condomínio corporativo com inquilinos de 1 Gbps dedicado cada, backup e replicação entre prédios, ou qualquer projeto com horizonte acima de 10 anos.
O que não muda
Projeto de link budget, splitters, certificação OTDR e laudo. Uma rede passiva bem certificada migra de GPON para XGS-PON trocando só a OLT e as ONTs, sem obra.
GPON (Gigabit Passive Optical Network)
A base da conectividade moderna, oferecendo alta capilaridade com baixo custo operacional e máxima eficiência energética.
POL (Passive Optical LAN)
Substitua switches de andar e racks intermediários por fibra óptica passiva, com menos equipamento para manter e menos espaço técnico ocupado.
XGSPON (10Gbps Simétricos)
A evolução do GPON: 10 Gbps simétricos para operações com tráfego intenso também no upload.
Certificação OTDR Profissional
Testes rigorosos com Optical Time-Domain Reflectometer para garantir que cada enlace atenda aos padrões internacionais de qualidade.
Arquiteturas FTTH e FTTB
Soluções customizadas para levar a fibra até o apartamento (Home) ou até o prédio (Building), adaptando-se a qualquer estrutura física.
Redes Passivas Resilientes
Elimine pontos de falha ativos no meio da rede. Nossa engenharia foca em durabilidade, reduzindo a necessidade de intervenções técnicas.
POL: A Evolução da Rede LAN
A tecnologia Passive Optical LAN (POL) substitui o cabeamento estruturado de cobre por fibra óptica monomodo. Isso elimina a necessidade de switches de borda, racks intermediários e climatização excessiva, resultando em uma rede mais barata, segura e fácil de gerenciar.
Sem switch de andar
Splitters passivos no lugar de armários ativos
Além de 100 m
Fim do limite de distância do par metálico
Capilaridade sem precedentes
Nossas soluções FTTx são projetadas para escalar junto com a sua demanda, permitindo upgrades de tecnologia (como de GPON para XGSPON) sem a necessidade de trocar a infraestrutura de cabos instalada.

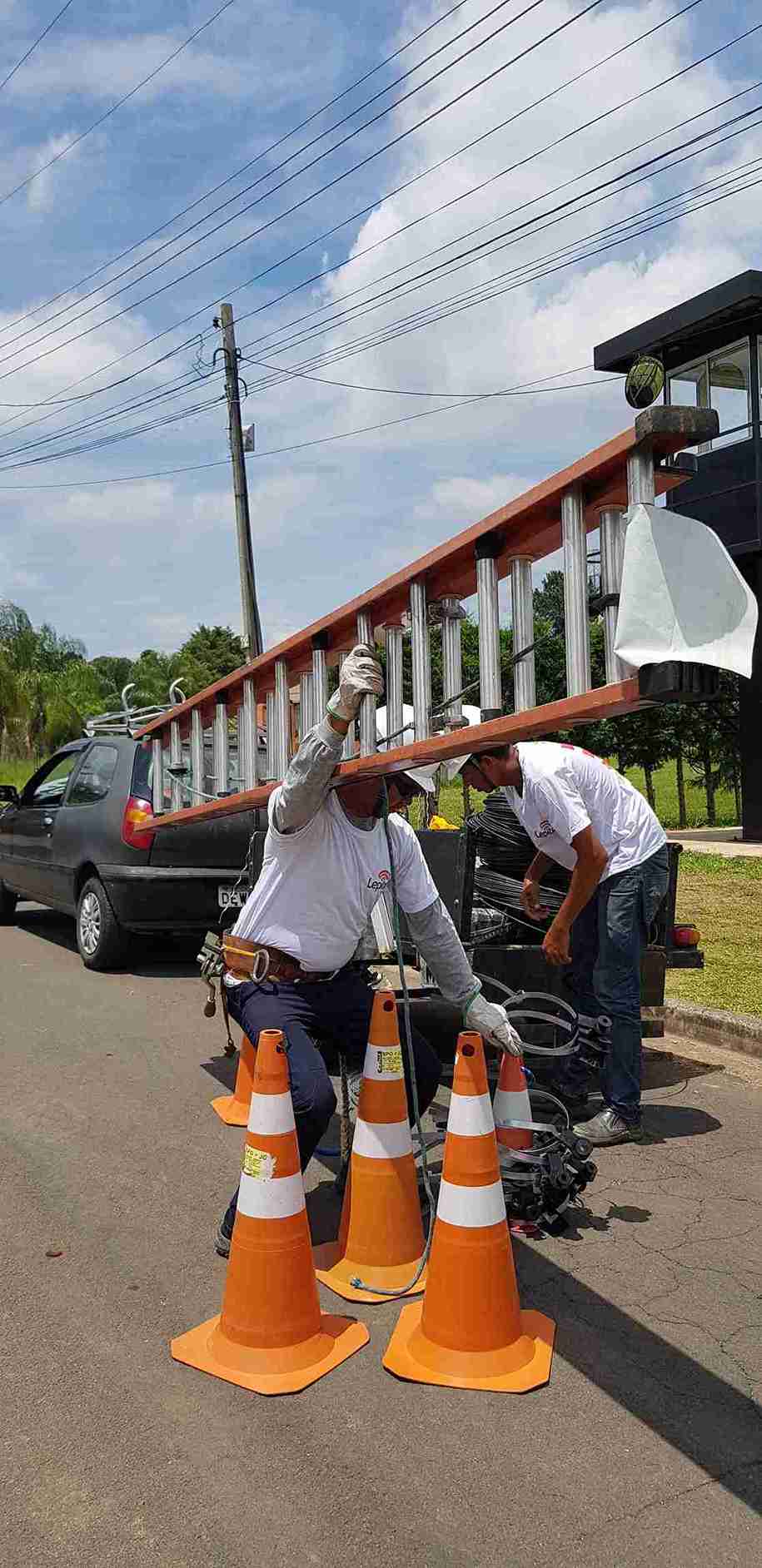

Condomínios FTTx
Fibra até cada unidade, com obra planejada por torre.
Rede GPON para hotéis
Fibra por andar com redes de hóspede, equipe e sistemas separadas.
Indústrias
Percurso protegido e tráfego de automação separado do administrativo.
Projetos ópticos FTTx na prática
O que é uma rede GPON?
GPON (Gigabit Passive Optical Network) é uma rede de fibra óptica em que não há equipamento alimentado por energia entre a central (OLT) e o terminal do usuário (ONU): o sinal é dividido por splitters passivos. Menos equipamento ativo no caminho significa menos ponto de falha e menos manutenção ao longo da vida da rede.
Qual a diferença entre GPON, XGS-PON e POL?
GPON e XGS-PON são gerações da mesma arquitetura óptica passiva: a GPON entrega até 2,5 Gbps de downstream compartilhados no ramo, e a XGS-PON eleva isso para 10 Gbps simétricos. POL (Passive Optical LAN) é o uso dessa arquitetura para substituir a rede interna de cobre de um prédio, trocando switches de andar por splitters ópticos.
Quando vale trocar cabeamento metálico por POL num prédio?
Quando a planta é extensa ou vertical o suficiente para que a distância comece a exigir repetição de switches por andar. A fibra elimina os armários intermediários, reduz consumo e espaço técnico, e não sofre interferência eletromagnética. Em retrofit, o ganho maior costuma ser o fim da limitação de 100 metros do par metálico.
O que é certificação OTDR e por que ela importa?
O OTDR mede a reflexão ao longo da fibra e revela emendas mal executadas, curvas fora de raio e conectores sujos — falhas que não impedem o link de subir, mas degradam a margem óptica e provocam queda intermitente meses depois. A certificação documenta a atenuação real de cada trecho na entrega da obra.
Rede FTTx serve para condomínio, hotel e indústria?
Sim, com projetos distintos. Em condomínio o desenho prioriza capilaridade até a unidade e previsão de crescimento por torre. Em hotel, a rede GPON chega a cada andar ou quarto com as redes de hóspede, equipe e sistemas separadas. Em indústria pesam mais o percurso protegido, a segregação de tráfego entre áreas administrativa e de automação, e a tolerância do meio óptico a ambiente eletromagneticamente ruidoso.
A Lepitel faz o projeto executivo e a aprovação?
Sim. A engenharia elabora o projeto executivo, calcula o link budget, posiciona OLT, splitters e caixas de atendimento (CTOs), cuida da aprovação junto às concessionárias de energia quando necessário, e executa a implantação e a certificação com laudo OTDR.
