Um auditório com 1.200 congressistas tentando autenticar seus dispositivos simultaneamente expõe de forma implacável qualquer falha de projeto de radiofrequência e processamento de APs corporativos.
- O Edge-Core EAP101 entrega throughput agregado de até 1,77 Gbps com tecnologia Wi-Fi 6 (2x2 MU-MIMO) e porta uplink de 2,5 GbE PoE 802.3at.
- A arquitetura TIP OpenWiFi elimina licenças proprietárias por AP e permite orquestração centralizada via microsserviços em nuvem privada.
- O uso de canais de 20 MHz na faixa de 5 GHz com BSS Coloring reduz a contenção de ar em ambientes com mais de 150 clientes por rádio.
- Protocolos de roaming 802.11k/v/r implementados no firmware OpenWiFi mantêm o tempo de handoff abaixo de 30 ms entre zonas de cobertura.
Arquitetura do Edge-Core EAP101 e a ruptura do TIP OpenWiFi
O ponto de acesso Edge-Core EAP101 opera com SoC Qualcomm IPQ6010 quad-core, equipado com uma porta Ethernet de 2,5 GbE e uma porta de 1 GbE. O rádio dual-band opera de forma concorrente em 2,4 GHz (2x2:2) e 5 GHz (2x2:2), suportando modulação 1024-QAM e canais de até 80 MHz. Em cenários temporários com milhares de participantes, o gargalo físico de portas de 1 GbE desaparece quando a interface de 2,5 GbE se conecta diretamente a switches multigigabit.
A grande virada de engenharia está no suporte nativo ao Telecom Infra Project (TIP) OpenWiFi. Trata-se de uma pilha de software aberta que desacopla o hardware do sistema operacional de gerência. Isso elimina a dependência de licenças anuais de controladoras fechadas de grandes fabricantes globais.
O EAP101 roda um firmware baseado em OpenWrt corporativo com agentes uCentral. Esses agentes comunicam status de telemetria, consumo de tempo de ar (airtime fairness) e estatísticas de pacotes por segundo via WebSocket criptografado direto para o controlador central.
Engenharia de RF para grandes concentrações de público

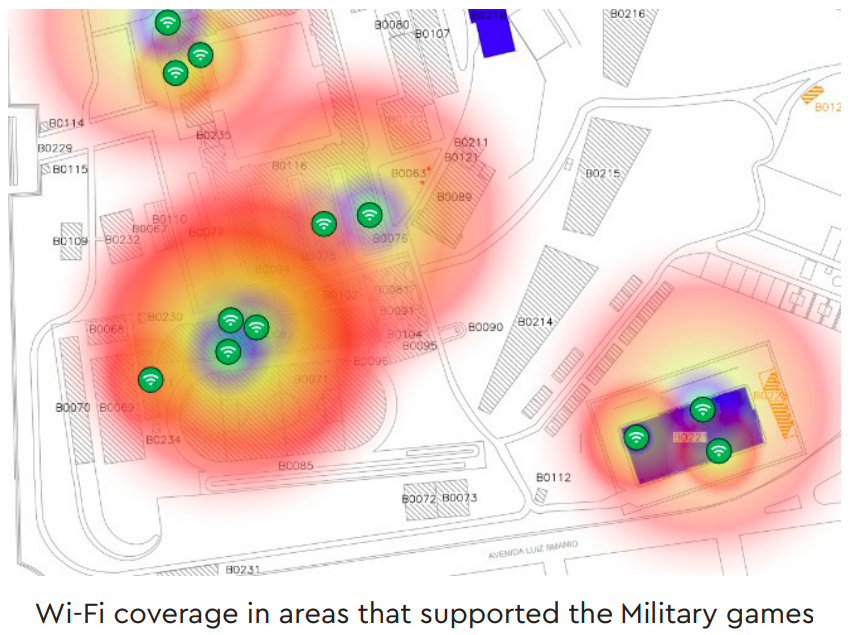

Em um pavilhão com 3.000 m² sem divisórias sólidas, o maior desafio técnico nunca é a falta de sinal. O problema real é o excesso de ruído e a interferência co-canal (CCI). Projetar uma rede para esse perfil requer planejamento rigoroso de células pequenas, com potências de transmissão (TX Power) atenuadas entre 11 dBm e 14 dBm.
A divisão correta do espectro exige o abandono de canais largos. Em ambientes de altíssima densidade, configuramos exclusivamente canais de 20 MHz na faixa de 5 GHz, aproveitando a totalidade do plano UNII-1, UNII-2, UNII-2 Extended e UNII-3 com DFS ativado. Esse dimensionamento meticuloso segue os princípios que abordamos no artigo sobre Engenharia de RF para Wi-Fi de Alta Densidade em Feiras e Congressos: Dimensionamento e Failover Celular.
A estabilidade de uma rede wireless de missão crítica em convenções corporativas não decorre do alcance bruto do rádio, mas sim do controle estrito da contenção do meio físico e da relação sinal-ruído (SNR) acima de 25 dB em cada célula.
O EAP101 gerencia eficientemente o OFDMA (Orthogonal Frequency Division Multiple Access), subdividindo os canais em múltiplos Resource Units (RUs). Quando 80 smartphones em repouso transmitem dados curtos de telemetria de fundo, o AP atende até 8 clientes simultaneamente no mesmo intervalo de símbolo. Isso evita a degradação da fila de pacotes e derruba o jitter a níveis desprezíveis.
Integração operacional: Segurança, DHCP e infraestrutura de uplink
O access point é a ponta da linha. Para que o EAP101 entregue conexões estáveis, a camada de roteamento e comutação precisa suportar ciclos rápidos de concessão de endereçamento IP. Em um evento de três dias em Campinas com fluxo rotativo de 2.000 pessoas, configuramos o lease time do servidor DHCP para 45 minutos com escopos /20 dedicados para o SSID de visitantes.
Checklist de ajustes de firmware no EAP101 para eventos
- Desativação completa de taxas básicas de transmissão abaixo de 12 Mbps em 2,4 GHz e 5 GHz para eliminar clientes lentos que sequestram o tempo de ar.
- Ativação de Client Isolation e isolamento de portas (Private VLAN) diretamente na camada de acesso para bloquear tráfego leste-oeste entre visitantes.
- Ajuste do limiar de desconexão (Disassociate RSSI threshold) para -76 dBm, forçando dispositivos fracos a migrarem para células vizinhas via 802.11v.
- Configuração de Band Steering com rejeição de sondas (Probe Response Suppression) em 2,4 GHz para dispositivos dual-band confirmados.
A proteção contra tempestades de broadcast e consumo abusivo de banda exige segmentação rigorosa no gateway de saída. A integração desses rádios com firewalls de borda de alta capacidade espelha a metodologia técnica detalhada na análise sobre Como o Hillstone A200 Firewall Protege Redes em Grandes Eventos.
Nossos projetos de infraestrutura de internet para eventos combinam enlaces de fibra com roteamento BGP multi-homed a switches PoE+ L2/L3 que alimentam os APs Edge-Core. Assim, garantimos 99.9% de disponibilidade mesmo com picos imprevisíveis de tráfego de uplink decorrentes de transmissões ao vivo em 4K.
Troubleshooting em tempo real via OpenWiFi SDK
Durante a abertura da plenária principal de um congresso, às 9h da manhã, centenas de participantes entram simultaneamente no pavilhão. Essa movimentação gera um teste de estresse térmico e de rádio instantâneo. O OpenWiFi SDK fornece um pipeline de telemetria contínua via gRPC e MQTT, enviando métricas a cada 10 segundos para painéis de observabilidade.
Se o índice de perda de quadros (frame retry rate) ultrapassa 15% em determinado setor, o sistema de Radio Resource Management (RRM) pode intervir. O algoritmo recalcula a distribuição de potência e força o rebalanceamento de carga entre os rádios do EAP101 adjacentes. Sem necessidade de reinicializar o equipamento, o tráfego se estabiliza sem impacto perceptível para o usuário final.
Perguntas frequentes
Quantos clientes simultâneos o Edge-Core EAP101 suporta na prática em eventos?
O hardware suporta até 512 clientes associados (256 por rádio), porém a recomendação de engenharia para eventos com alto throughput é limitar o projeto a 100-120 conexões ativas por AP.
Qual a vantagem real do OpenWiFi em comparação a ecossistemas proprietários fechados?
O OpenWiFi padroniza o plano de controle e gerência, eliminando custos de licenciamento recorrente por rádio e permitindo trocar fornecedores de hardware sem descartar a controladora central.
O EAP101 opera adequadamente em áreas externas durante feiras e congressos?
O EAP101 possui gabinete para ambientes internos (indoor, classificação IP50). Para áreas externas desabrigadas, utiliza-se modelos outdoor como o Edge-Core EAP102 com proteção IP67 e antenas setoriais.
Qual tipo de cabeamento estruturado é necessário para alimentar o EAP101 em sua capacidade máxima?
Recomenda-se cabeamento Categoria 6 ou 6A com comprimentos de até 90 metros, alimentado por switches PoE+ (padrão IEEE 802.3at) com portas multigigabit de 2,5 GbE para evitar gargalos na porta física.
